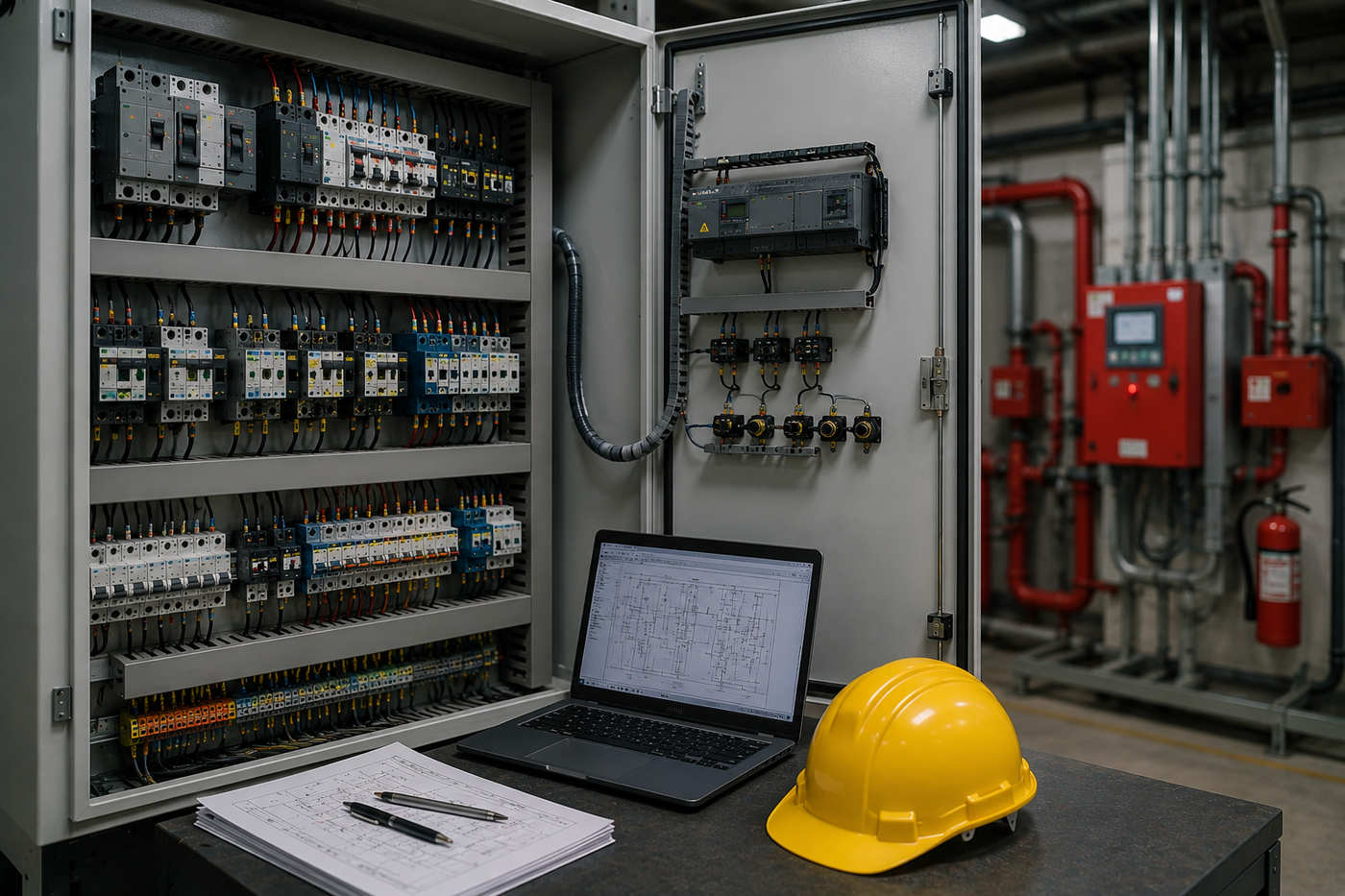

איך לוחות החשמל משתלבים במערכות הבטיחות והבקרה של המבנה?
במבנים מסחריים, מפעלים, מרכזים לוגיסטיים ומתחמים גדולים, מערכת החשמל אינה פועלת בפני עצמה. היא מחוברת למערכות מיזוג, גילוי אש, כיבוי, מפוחים, משאבות, בקרות, מערכות כריזה, מעליות ומערכות נוספות שנדרשות לפעול בתיאום. לכן, תהליך של בניית לוחות חשמל צריך להתייחס לא רק לחלוקת החשמל בין הצרכנים, אלא גם לאופן שבו הלוח משתלב במערכות הבטיחות והבקרה של המבנה.
לוח חשמל שמתוכנן למבנה מורכב נדרש לתת מענה למספר תרחישים שונים. במהלך פעילות רגילה הוא מספק הזנה למערכות השונות ומאפשר להן לפעול בהתאם לצורכי המקום. במצב חירום, לעומת זאת, ייתכן שחלק מהמערכות יידרשו להפסיק לפעול, בעוד אחרות צריכות להיכנס לפעולה באופן אוטומטי. כדי שהתרחישים האלה יוכלו להתבצע בצורה מסודרת, נדרש תכנון מוקדם של הקשר בין מערכת החשמל, הבקרה ומערכות הבטיחות.
זהו אחד ההבדלים המרכזיים בין בניית לוח חשמל למבנה פשוט לבין בניית לוחות חשמל לפרויקטים גדולים או למבנים שבהם קיימות מערכות רבות. במקרה כזה, הלוח אינו רק נקודת חלוקה של החשמל, אלא חלק ממערך רחב שבו כל מערכת עשויה להשפיע על מערכות אחרות.
כאשר התכנון מתבצע כבר בשלבים הראשונים של הפרויקט, ניתן להגדיר בצורה ברורה אילו צרכנים מחוברים לכל מעגל, כיצד הם אמורים להגיב בתרחישים שונים ואילו חיבורים נדרשים מול מערכות הבקרה. כך ניתן לצמצם התאמות מאוחרות ולבנות מערכת שקל יותר לבדוק, לתחזק ולנהל לאורך זמן.
בניית לוחות חשמל כחלק ממערכת אחת מתואמת
בתהליך של בניית לוחות חשמל למבנה מסחרי או תעשייתי, חשוב להבין מראש אילו מערכות הלוח אמור להזין וכיצד הן פועלות זו לצד זו. לדוגמה, מערכת מיזוג או אוורור יכולה לפעול באופן רגיל במשך רוב שעות היום, אך בתרחיש מסוים היא עשויה לקבל פקודה לשנות מצב או להפסיק פעולה. במקביל, מפוחים או מערכות אחרות יכולים להידרש להתחיל לפעול.
כדי שהפעולות האלה יתרחשו בצורה נכונה, התכנון צריך לכלול לא רק את ההזנה החשמלית אלא גם את נקודות הממשק בין המערכות. ככל שהמבנה כולל יותר מערכות, כך עולה החשיבות של חלוקה מסודרת בלוחות ושל הגדרה ברורה של כל מעגל.
במפעלים, למשל, ניתן למצוא מערכות ייצור לצד משאבות, מערכות בקרה, מערכות גילוי וכיבוי אש וציוד נוסף. כל אחת מהמערכות יכולה להיות בעלת צרכים שונים מבחינת אספקת החשמל והתגובה שלה למצבים שונים. אם התכנון נעשה ללא הסתכלות על התמונה הכוללת, עלולים להיווצר פערים שמתגלים רק כאשר מתחילים לבצע בדיקות של המערכת כולה.
אחת המטרות של תכנון לוח חשמל היא לאפשר הפרדה ברורה בין הצרכנים. כאשר המעגלים מסודרים ומסומנים, ניתן להבין במהירות איזה חלק בלוח אחראי לכל מערכת. הדבר חשוב גם לתפעול השוטף וגם במצב שבו צריך לבדוק מדוע מערכת מסוימת לא הגיבה כפי שנדרש.
גם מבחינת תחזוקה יש לכך יתרון משמעותי. במבנה שבו כל מערכת מחוברת בצורה ברורה, בעל מקצוע יכול לאתר את החיבורים הרלוונטיים ולבצע בדיקה מבלי לעבור על חלקים שאינם קשורים לבעיה.
במסגרת בניית לוחות חשמל לעסקים ולמבנים מורכבים, חשוב גם לחשוב על העתיד. מערכות בקרה וטכנולוגיות משתנות לאורך השנים, ולעיתים מתווספים חיישנים, מערכות שליטה או ציוד חדש. לוח שמתוכנן ללא גמישות עלול להפוך כל שינוי כזה לפרויקט מורכב.
לכן כדאי להשאיר אפשרות סבירה לשינויים, תוך שמירה על סדר פנימי ועל תיעוד ברור. כאשר נוסף רכיב או מעגל, חשוב שהוא ישתלב במבנה הקיים ולא יהפוך לתוספת שקשה להבין בהמשך.
הנושא משמעותי במיוחד בפרויקטים שעוברים מספר שלבי ביצוע. ייתכן שבשלב הראשון מותקנת תשתית בסיסית, ובהמשך מתחברות מערכות נוספות. אם כבר בתחילת הדרך קיימת תוכנית ברורה של החיבורים והחלוקה, קל יותר לשלב את המערכות החדשות ללא שינויים מיותרים.
הקשר בין בניית לוחות חשמל לבדיקת אינטגרציה
לאחר שכל המערכות מותקנות ומחוברות, יש צורך לוודא שהן אכן פועלות בתיאום. כאן נכנסת לתמונה בדיקת אינטגרציה, שבוחנת את אופן הפעולה המשותף של מערכות שונות בהתאם לתרחישים שנקבעו.
הקשר בין בדיקת אינטגרציה לבין בניית לוחות חשמל הוא ישיר. אם לוחות החשמל אינם מחולקים בצורה ברורה או שהחיבורים בין המערכות אינם מתועדים היטב, תהליך הבדיקה יכול להפוך למורכב יותר. לעומת זאת, כאשר התכנון והביצוע מסודרים, קל יותר להבין כיצד כל מערכת אמורה להגיב ומהיכן היא מקבלת את ההזנה או הפקודה.
במהלך בדיקת אינטגרציה עשויים להיבחן מצבים שבהם מספר מערכות צריכות לפעול בזו אחר זו או במקביל. למשל, מערכת אחת מזהה אירוע, מערכת אחרת מקבלת פקודה לפעול, ומערכת שלישית נדרשת לשנות מצב. כדי שהתהליך הזה יעבוד בצורה נכונה, החיבורים והתשתיות צריכים לתמוך בתרחיש כולו.
לכן, עוד בשלב של בניית לוחות החשמל, חשוב להבין אילו מערכות צפויות להיות חלק מהתהליך. כך ניתן לתכנן את המעגלים ואת נקודות הממשק בצורה שתאפשר בדיקה ברורה בהמשך.
כאשר מתגלים פערים במהלך בדיקת אינטגרציה, לעיתים מקור הבעיה אינו במערכת הבטיחות עצמה אלא בחיבור, בחלוקה או בתכנון של אחד מלוחות החשמל. מצב כזה מדגיש עד כמה חשוב לראות את כל המערכות כמערכת אחת ולא כאוסף של רכיבים נפרדים.
גם סימון ברור של המעגלים משמעותי מאוד בשלב הזה. אם כל יציאה, הזנה וחיבור מזוהים בצורה מסודרת, ניתן לבדוק במהירות את הקשר בין המערכות ולזהות היכן נדרש טיפול.
במבנים גדולים שבהם קיימים מספר לוחות, חשוב במיוחד שתהיה היררכיה ברורה. צריך לדעת איזה לוח מזין כל מערכת, מהו הקשר בין הלוחות ואילו מעגלים קשורים למערכות הבטיחות. כאשר המבנה הזה ברור, תהליך הבדיקה והתחזוקה הופך יעיל יותר.
בדיקת אינטגרציה יכולה גם לחשוף שינויים שבוצעו במהלך הפרויקט ולא עודכנו בתכנון המקורי. למשל, אם מערכת הועברה ללוח אחר או אם נוספה הזנה חדשה, חשוב שהמידע יהיה מתועד. אחרת, בזמן בדיקה עלול להיווצר פער בין התכנון לבין המצב בשטח.
זו אחת הסיבות לכך שתיעוד הוא חלק בלתי נפרד מתהליך של בניית לוחות חשמל. מסמכים וסימון עדכניים מאפשרים לכל מי שעובד על המערכת להבין את המבנה הקיים ולבצע בדיקות בצורה מדויקת יותר.
תכנון לוחות חשמל שמקל על תפעול ובקרה לאורך זמן
לאחר שהמבנה נכנס לפעילות, הקשר בין לוחות החשמל לבין מערכות הבטיחות והבקרה ממשיך להיות חשוב. מערכות נבדקות, מתוחזקות ומשתנות לאורך השנים, ולוח שתוכנן בצורה מסודרת מאפשר לבצע את הפעולות האלה בקלות רבה יותר.
אחד הדברים החשובים הוא לשמור על התאמה בין המצב בשטח לבין התיעוד. אם נוסף מעגל חדש, שונתה מערכת או הועבר חיבור, חשוב שהשינוי יתועד. במבנים מורכבים, שינויים לא מתועדים מצטברים במהירות ויכולים ליצור קושי משמעותי בעת בדיקה או תקלה.
גם תחזוקה שוטפת של הלוחות צריכה להתחשב במערכות שהם משרתים. לוח שמזין מערכת חיונית דורש תשומת לב שונה מלוח שמשרת אזור שאינו קריטי לפעילות. הכרת התפקיד של כל לוח יכולה לסייע בקביעת סדרי עדיפויות בבדיקות ובתחזוקה.
כאשר מתבצע שינוי בפעילות העסק, כדאי לבדוק כיצד הוא משפיע על מערכת החשמל ועל מערכות הבקרה. תוספת של ציוד, שינוי אזור או הרחבת מבנה יכולים להשפיע על חלוקת העומסים וגם על הקשרים בין מערכות שונות.
לכן, גם לאחר שהפרויקט הסתיים, בניית לוחות חשמל צריכה להיתפס כבסיס למערכת שמתפתחת לאורך זמן. לוח שמאפשר שינויים מסודרים, כולל סימון ברור וגישה נוחה לרכיבים, מקל על שילוב מערכות חדשות ועל ביצוע התאמות בעתיד.
עבור מנהלי אחזקה ומנהלי מבנים, היתרון הוא משמעותי. כאשר קיימת מערכת ברורה, ניתן להבין במהירות איזה לוח קשור לאיזה אזור ואילו מערכות תלויות בו. במקרה של תקלה, הדבר מאפשר לצמצם את זמן האבחון ולהגיע מהר יותר למקור הבעיה.
גם לקראת בדיקת אינטגרציה חוזרת או בדיקה שנדרשת בעקבות שינוי במערכת, תשתית מסודרת יכולה להפוך את התהליך לפשוט יותר. במקום להתחיל בפענוח של המערכת, ניתן להתמקד בבדיקה עצמה ובתגובה של המערכות לתרחישים הנדרשים.
בניית לוחות חשמל במבנים מורכבים אינה רק תהליך של חלוקת כוח. הלוחות הם חלק ממערך רחב של מערכות בקרה ובטיחות, ולכן התכנון שלהם צריך להתייחס גם לאופן שבו המערכות מתקשרות ופועלות יחד.
כאשר הלוחות מתוכננים בצורה מסודרת, מחולקים נכון ומתועדים היטב, קל יותר לבצע תחזוקה, לזהות תקלות ולבצע בדיקת אינטגרציה בצורה יעילה. עבור עסקים, מפעלים ומבנים מסחריים, המשמעות היא מערכת שקל יותר לנהל ולשמור עליה לאורך זמן.
